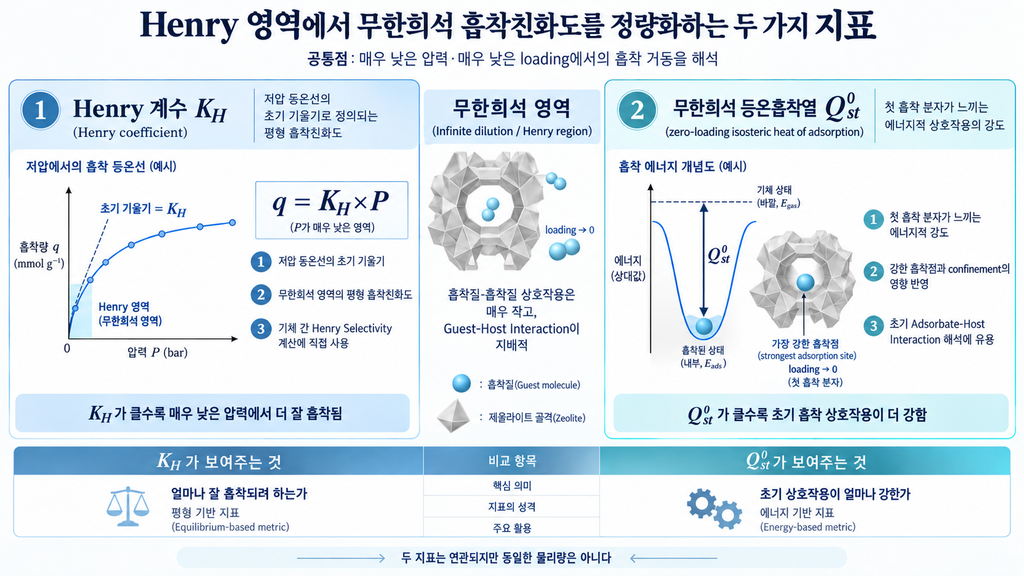

Henry 영역에서 무한희석 흡착친화도를 정량화하는 두 가지 지표

기체 압력이 0에 가까워지면 제올라이트 내부의 흡착질 밀도도 매우 낮아집니다. 이 무한희석 영역에서는 흡착질끼리의 상호작용을 거의 무시할 수 있기 때문에 개별 분자가 제올라이트 골격과 양이온, 기공 벽에서 어떤 에너지 환경을 경험하는지가 흡착 거동을 좌우합니다.

이 영역의 흡착친화도를 정량적으로 읽을 때 가장 중요한 두 지표가 Henry coefficient(KH)와 zero-loading isosteric heat of adsorption(Qst⁰)입니다. 두 값은 서로 연관되어 있지만 의미는 다릅니다. KH는 저압에서 분자가 얼마나 흡착상으로 들어가려 하는지를 나타내고, Qst⁰는 첫 번째 분자들이 제올라이트와 상호작용할 때의 에너지적 강도를 보여줍니다.

Henry coefficient는 흡착으로 들어가려는 경향을 나타낸다

Henry 영역에서는 흡착량 q와 압력 P 사이에 다음 관계가 성립합니다.

q = KH × P

KH는 압력이 0으로 접근할 때 흡착등온선의 초기 기울기입니다. 같은 온도와 동일한 단위 기준에서 KH가 큰 흡착질은 매우 낮은 압력에서도 상대적으로 높은 흡착량을 나타냅니다.

하지만 KH를 단순히 결합 에너지라고 해석하면 안 됩니다. KH에는 흡착질과 제올라이트 사이의 에너지적 상호작용뿐 아니라 분자가 접근할 수 있는 기공 공간과 가능한 흡착 위치 등 통계역학적 요인이 함께 반영됩니다.

따라서 KH는 실제 저압 흡착 평형에서 나타나는 종합적인 친화도 지표에 가깝습니다.

Qst⁰는 첫 흡착에서의 에너지적 강도를 보여준다

두 번째 지표는 흡착량이 0으로 접근할 때의 등량흡착열 Qst⁰입니다. 일반적으로 Qst를 양의 흡착열 크기로 나타내는 관례를 사용하면 Qst⁰가 클수록 초기 흡착에서 더 강한 흡착질-제올라이트 상호작용이 존재한다는 의미로 해석할 수 있습니다.

제올라이트에서는 양이온 주변의 강한 전기장, 좁은 기공에서의 구속 효과, 골격과의 분산 상호작용 등이 Qst⁰에 영향을 줄 수 있습니다.

특히 에너지적으로 불균일한 제올라이트에서는 극저압에서 가장 강한 흡착점이 먼저 점유되므로 Qst⁰가 이후의 높은 흡착량에서 측정되는 Qst보다 클 수도 있습니다.

KH와 Qst⁰는 무엇을 다르게 보여주는가

KH가 크면 Qst⁰도 반드시 큰 것은 아니다

강한 흡착질-제올라이트 상호작용은 일반적으로 KH를 증가시키는 방향으로 작용하기 때문에 두 지표 사이에는 종종 높은 상관관계가 나타납니다. 실제 제올라이트의 무한희석 흡착 연구에서도 KH와 Qst⁰ 사이의 밀접한 관계가 관찰됩니다.

그러나 두 값을 동일한 지표로 취급해서는 안 됩니다. KH는 특정 온도에서 흡착질이 이용할 수 있는 에너지 상태와 공간적 접근성을 함께 반영하는 평형량인 반면 Qst⁰는 초기 흡착의 에너지적 측면을 더 직접적으로 나타냅니다.

예를 들어 매우 강한 국소 흡착점이 존재하더라도 그 위치가 극히 제한적이거나 접근 가능한 공간이 작다면 Qst⁰와 KH의 변화가 단순한 비례관계를 보이지 않을 수 있습니다.

온도가 달라지면 두 지표의 관계도 달라진다

KH는 온도에 크게 의존합니다. 일반적인 물리흡착에서는 온도가 상승하면 흡착이 불리해지면서 KH가 감소하는 경우가 많습니다.

여러 온도에서 얻은 KH를 이용하면 van’t Hoff 형태의 관계를 통해 흡착 엔탈피 정보를 추정할 수도 있습니다. 그러나 ln KH와 1/T의 관계가 모든 온도 범위에서 완벽한 직선이라는 가정은 항상 성립하지 않습니다.

Qst⁰ 역시 모든 조건에서 온도와 무관한 고정값이라고 볼 수 없습니다. 따라서 서로 다른 제올라이트의 KH와 Qst⁰를 비교하려면 동일하거나 명확히 정의된 온도 조건이 필요합니다.

실험에서 진짜 무한희석 값을 얻기 어려운 이유

이론적으로 Henry 영역은 흡착량이 0으로 접근하는 극한입니다. 하지만 실제 실험 장비에는 측정할 수 있는 최소 압력과 최소 흡착량이 존재합니다.

강한 흡착점이 극소량 존재하면 그 흡착점이 점유되는 압력이 장비의 측정 범위보다 낮을 수 있습니다. 이 경우 실험에서 얻은 초기 기울기가 이론적인 KH를 완전히 대표하지 못할 수 있습니다.

Qst⁰도 마찬가지입니다. 실제 측정값을 흡착량 0의 극한까지 외삽하는 과정에서는 사용한 등온선 데이터의 압력 범위와 온도 범위를 확인해야 합니다. 특히 서로 다른 연구의 값을 비교할 때는 절대 흡착량과 과잉 흡착량의 정의 및 단위 기준도 함께 확인해야 합니다.

두 지표를 함께 봐야 하는 이유

KH만 보면 어떤 흡착질이 저압에서 더 잘 흡착되는지는 알 수 있지만 그 차이가 얼마나 강한 에너지적 상호작용에서 비롯됐는지는 완전히 설명하기 어렵습니다.

반대로 Qst⁰만 보면 초기 흡착점의 에너지 강도를 파악할 수 있지만 실제 저압 흡착량이나 두 기체의 평형 선택성을 직접 나타내지는 않습니다.

무한희석 영역의 데이터를 해석할 때는 KH와 Qst⁰를 나란히 보는 편이 유용합니다. KH가 큰 이유가 강한 초기 상호작용 때문인지, 아니면 접근 가능한 기공 공간과 흡착 위치까지 포함한 평형 효과인지 두 값을 함께 놓았을 때 훨씬 분명하게 구분할 수 있습니다. 골격 전하나 양이온 위치, Si/Al 비가 달라졌을 때 나타나는 저압 흡착의 차이도 같은 방식으로 추적할 수 있습니다.

참고자료

Do et al., Journal of Colloid and Interface Science (2008)

Siderius et al., Journal of Physical Chemistry B (2022)

Xu et al., Chemical Engineering Journal (2020)
